Молотковые дробилки применяются как для сухого, так и для мокрого дробления материалов с низкой и средней степенью прочности. Данное оборудование применяется в горнодобывающей отрасли, цементной, угольной промышленности и др. отраслях перерабатывающих минеральное или растительное сырье. Они позволяют перерабатывать широкий диапазон материалов - известняки, мел, кость, зерновые, бобовые и т. д.
Принцип работы молотковых дробилок основан на принципе свободного крепления ударных молотков на очень быстро вращающемся роторе и разбивающих каменный материал при соприкосновении.
Принцип работы:
При вращении ротора молотки под действием центробежной силы вытягиваются в радиальном направлении и с силой ударяют по кускам материала, загружаемого в дробилку. Предварительно расколотые куски ссыпаются на колосниковую решетку мелкие зерна, размером меньше отверстия в решетке, проваливаются через нее, а более крупные подвергаются дополнительному измельчению молотками - удару и истиранию. Истирание материалов молотками происходит в результате небольшого зазора между торцами молотков и решеткой.
Преимущества молотковых дробилок перед другими видами дробильного оборудования:
Наша компания не является эксклюзивным дилером какой-либо конкретной китайской компании изготавливающей щековые дробилки, хотя с некоторыми из них у нас заключены дилерские соглашения. Мы работаем по другому принципу - в зависимости от конкретного Технического Задания Заказчика, мы проводим свой внутренний тендер между отобранными нами для сотрудничества китайскими производителями и уже на основании него предлагаем наиболее оптимальный вариант, критериями которого является цена, качество, технические и эксплуатационные характеристики оборудования, организация сервиса и наличие полного комплекта технической документации на русском языке.
Китайские компании, с которыми мы работаем по подбору оборудования:

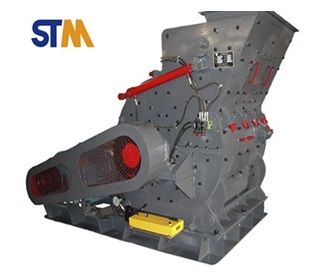

Тяжелая молотковая дробилка серии PCZ (мах. размер входного куска до 1000 мм, мах. производительность – 3 000 т/ч)
Модель |
Диаметр х длина ротора, мм |
Максимальный кусок на входе, мм |
Производительность, т/ч |
Мощность, кВт |
PCZ1308 |
1330 х 720 |
380 |
60-160 |
132 |
PCZ1410 |
1400 х 1000 |
450 |
80-210 |
160 |
PCZ1610 |
1600 х 1000 |
480 |
100-230 |
2х132 |
PCZ1612 |
1600 х 1200 |
500 |
230-350 |
2х160 |
PCZ1615 |
1600 х 1500 |
550 |
299-550 |
2х200 |
PCZ1716 |
1700 х 1600 |
600 |
400-850 |
2х250 |
PCZ1720 |
1700 х 2000 |
650 |
500-1000 |
2х400 |
PCZ1920 |
1900 х 2000 |
750 |
800-1500 |
2х500 |
PCZ2225 |
2200 х 2500 |
1000 |
1500-3000 |
1250 |

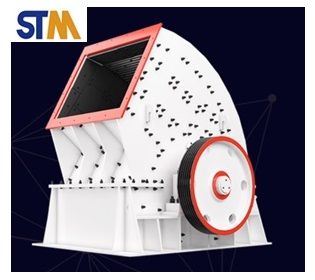

Молотковая дробилка серии PCX (мах. размер входного куска до 300 мм, мах. производительность – 1 200 т/ч)
Модель |
Диаметр х длина ротора, мм |
Максимальный кусок на входе, мм |
Производительность, т/ч |
Мощность, кВт |
PCX0706 |
700 х 570 |
150 |
30-70 |
75 |
PCX0808 |
800 х 750 |
150 |
45-100 |
132 |
PCX0910 |
900 х 1000 |
200 |
70-200 |
2х110 |
PCX1012 |
1000 х 1180 |
200 |
130-300 |
2х132 |
PCX1213 |
1260 х 1280 |
250 |
200-350 |
2х160 |
PCX1216 |
1260 х 1490 |
250 |
230-500 |
2х200 |
PCX1220 |
1260 х 1950 |
250 |
300-700 |
2х220 |
PCX1622 |
1600 х 2150 |
300 |
400-1200 |
2х315 |

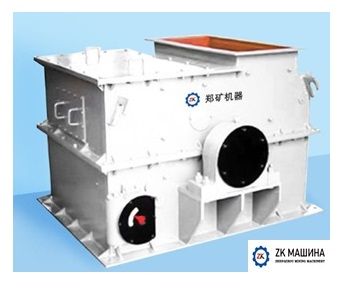

Молотковая дробилка серии PCX (мах. размер входного куска до 400 мм, мах. производительность – 65 т/ч)
Модель |
Скорость вращения ротора |
Мах. кусок на входе |
Размер на выходе |
Производительность |
Вес |
Мощность |
(об/м) |
(мм) |
(мм) |
(T/Ч) |
(T) |
(KW) |
|
PC400x300 |
1450 |
≤100 |
≤10 |
5-10 |
0.8 |
11 |
PC600x400 |
1000 |
≤220 |
≤25 |
10-25 |
1,50 |
22 |
PC800x600 |
980 |
≤350 |
≤25 |
20-40 |
3,10 |
55 |
PC800x800 |
980 |
≤350 |
≤25 |
25-50 |
3,50 |
75 |
PC1000x800 |
100 |
≤400 |
≤25 |
30-65 |
7,90 |
75 |
Молотковая дробилка европейской серии (мах. размер входного куска до 100 мм, мах. производительность – 100 т/ч)
Модель |
4008-75 |
4012-90 |
4015-132 |
Диаметр ротора/mm |
750 |
900 |
1150 |
Длина ротора/mm |
800 |
1200 |
1500 |
Оборот молотов r/min |
800-1000 |
800-1000 |
550-800 |
Максимальная куски/mm |
<70 |
<90 |
<100 |
Фракции на выходе/mm |
0-3 |
0-3 |
0-3 |
Производительность/ t/h |
35-50 |
50-70 |
70-100 |
Мощность /квт |
55-75 |
75-90 |
110-132 |
Число молотов, шт |
18 |
16 |
32 |
Число футеровки, шт |
18 |
18 |
27 |
Габаритные размеры L*W*H/mm |
2310*1665*1610 |
2840*2100*2020 |
3720*2650*2540 |
Молотковая дробилка серии PC (мах. размер входного куска до 300 мм, мах. производительность – 100 т/ч)
Модель |
Мах. Кусок на входе, мм |
Мах. Кусок на выходе, мм |
Скорость вращения ротора, об/мин |
Производительность, т/ч |
Мощность двигателя, кВт |
Масса, т |
PC400×300 |
<200 |
<25 |
1000 |
8-15 |
11 |
0.7 |
PC500×350 |
<200 |
<25 |
1000 |
12-20 |
18.5 |
1.2 |
PC600×400 |
<250 |
<25 |
1200 |
15-30 |
22 |
1.5 |
PC800×600 |
<300 |
<30 |
1100 |
25-50 |
55 |
3.2 |
PC1000×800 |
<300 |
<30 |
1000 |
30-65 |
75 |
6.5 |
PC1000×1000 |
<300 |
<30 |
800 |
45-80 |
90 |
7.6 |
PC1200×1000 |
<300 |
<30 |
650 |
70-100 |
130 |
12.5 |
Молотковая дробилка серии PCH (мах. размер входного куска до 400 мм, мах. производительность – 1000 т/ч)
Модель |
Габарит ротора, мм |
Макс. исходная фракция, мм |
Выходная фракция, мм |
Мощность, кВт |
Производительность, т/ч |
PCH-0402 |
Φ400x200 |
200 |
≤30 |
5.5 |
8-12 |
PCH-0404 |
Φ400x400 |
200 |
≤30 |
11 |
16-25 |
PCH-0604 |
Φ600x400 |
200 |
≤30 |
15 |
22-33 |
PCH-0606 |
Φ600x600 |
200 |
≤30 |
30 |
30-60 |
PCH-0808 |
Φ800x800 |
200 |
≤30 |
45 |
75-105 |
PCH-1010 |
Φ1000x1000 |
300 |
≤30 |
90 /110 |
160-200 /200-245 |
PCH-1016 |
Φ1000x1600 |
300 |
≤30 |
155 / 220 |
300-350 / 400-500 |
PCH-1216 |
Φ1200x1600 |
400 |
≤30 |
280 / 355 |
500-620 / 620-800 |
PCH-1221 |
Φ1200x2100 |
400 |
≤30 |
450 |
800-1000 |
